Vraag 51
Hoe teken je een 'dubbelpijl' in een technische tekening?

Antwoord terug

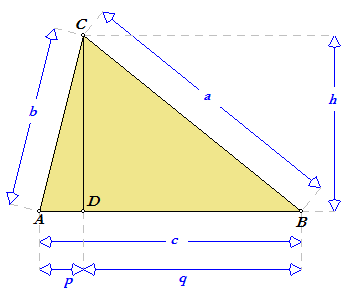

faq51_1 Met een dubbelpijl in een technische tekening bedoelde de vragensteller iets als in nevenstaande figuur:

- een lijnstuk dat in beide eindpunten voorzien is van een pijl, waarmee afmetingen van lijnstukken, of iets dergelijks, in de tekening kunnen worden aangegeven.

Constructiestappen macro:DubbelPijl terug

Deze macrobeschrijving is alleen geschikt voor Cabri Plus!

   faq51_2    faq51_3
.

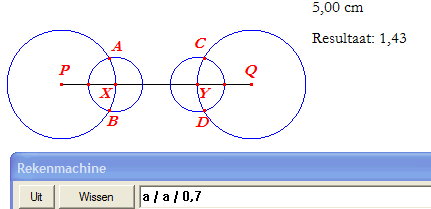

1-2 Bij de constructie gaan we uit van de beide eindpunten P en Q van het lijnstuk als beginobjecten.
Indien gewenst kan de (eenmaal gedefinieerde) macro worden uitgebreid met het lijnstuk PQ zelf als beginobject.
3 Afstand(P, Q) / hier is dat 5,00 cm
4 Rekenmachine(a / a / 0,7) / a is hier het getal 5,00 van stap 3 (het getal 0,7 wordt later gewijzigd) / dit geeft: Resultaat: 1,43
5-6 Passer(P, 1,43)  -  Passer(Q, 1,43) / cirkels met straal 1,43 rond de punten P en Q
7 Lijnstuk(P, Q)
8-9 Snijpunt(7, 5) = X  -  Snijpunt(7, 6) = Y / snijpunten van de cirkels met het lijnstuk PQ
10-11 Midden(P, X)  -  Midden(Q, Y)
12-13 Cirkel(X, 10)  -  Cirkel(Y, 11) / kleine cirkels rond X en Y
14-15 Snijpunten(5, 12) = A, B  -  Snijpunten(6, 13) = C, D / snijpunten van de cirkels

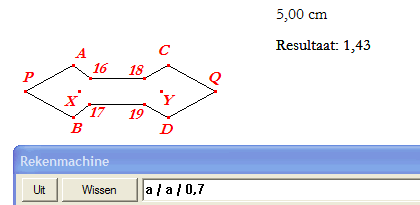

16-17-18-19 We tekenen 4 (min of meer willekeurige) punten (zie bovenstaande figuur, rechts).
20 Veelhoek(P, A, 16, 18, C, Q, D, 19, 17, B, P)
. .

faq51_4  faq51_5

. .
21-22 HerdefinieerObject(16, 'Identificeer...', X)  -  HerdefinieerObject(17, 'Identificeer...', X) / 16 -> X en 17 -> X
23-24 HerdefinieerObject(18, 'Identificeer...', Y)  -  HerdefinieerObject(19, 'Identificeer...', Y) / 18 -> y en 19 -> Y

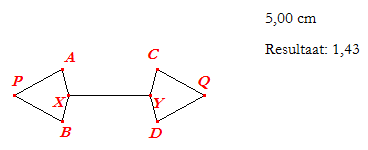

Deze vier herdefinities geven de figuur hierboven, links.

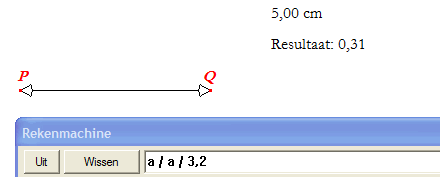

25 Verberg(A, X, B, C, Y, D) / zie de figuur hierboven, rechts
26 Rekenmachine : wijzig het getal 0,7 in 3,2
. .
Macro-definitie terug
- Beginobjecten: P, Q
- Eindobjecten: 20 / 'Deze veelhoek'
- Geef bij DefinieerMacro als Naam van het eerste eindobject: deze dubbelpijl.
     faq51_6

download Download terug
De hierboven gedefinieerde macro en de gebruikte figuren kunnen via deze website in één bestand worden gedownload.
Klik hier om het download-proces te starten (ZIP-bestand; ca. 9 Kb).
In het bestand is tevens een macro voor Cabri II (vs 1.0) opgenomen.
